概 述
FSB型氟塑料离心泵是氟塑料合金离心泵，是参照ISO2858/GB/T5656设计标准的有关性能参数，结合非金属的加工工艺精心设计的。能在-85℃ ~ 200℃温度的条件下，长期输送任意浓度的不含固体颗粒的各种酸、碱、氧化氢等腐蚀性介质，过流部分全部采用塑料合金（聚四氟乙烯或聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，具有特强的耐腐蚀性、机械强度高、不老化、无毒无分解。具有性能参数广、效率高、结构紧凑、维修简单、节约能源等优点，并杜绝了跑、冒、滴、漏。
使用温度：-85°C ~ 200° C
流 量：1.5m3/h ~ 200m3/h
扬 程：10m ~ 80m
设计特点
FSB型氟塑料合金离心泵过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。 该系列泵所有规格泵体、泵盖、叶轮、机械密封等配件均可与FSB（D）型短支架直联式氟合金离心泵互换。
用 途
本产品系列共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。
型号意义
50FSB-25L（D）
50——泵进口口径（mm）
FS——泵过流部分为氟塑料材质
B——离心泵
25——泵额定扬程
L——带底板式
D——短支架连接式
性能参数表
规格型号 | 流量m3/h | 扬程m | 吸入口径mm | 吐出口径mm | 配用电机KW | 转速r/min | 效率% |
25FSB-L | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 29 |
25FSB-L | 3.6 | 18 | 25 | 20 | 2.2-3 | 2900 | 27 |
40FSB-L | 5 | 15 | 40 | 32 | 3 | 2900 | 40 |
40FSB-L | 10 | 20 | 40 | 32 | 3 | 2900 | 42 |
40FSB-L | 10 | 30 | 40 | 32 | 3-4 | 2900 | 38 |
40FSB-L | 10 | 40 | 40 | 32 | 4-5.5 | 2900 | 35 |
40FSB-L | 10 | 50 | 40 | 32 | 5.5-7.5 | 2900 | 33 |
50FSB-L | 15 | 20 | 50 | 40 | 3-4 | 2900 | 51 |
50FSB-L | 15 | 25 | 50 | 40 | 4 | 2900 | 49 |
50FSB-L | 15 | 30 | 50 | 40 | 4 | 2900 | 44.5 |
50FSB-L | 15 | 40 | 50 | 32 | 4.5-5.5 | 2900 | 35 |
50FSB-L | 15 | 50 | 50 | 32 | 5.5-7.5 | 2900 | 33 |
50FSB-L | 15 | 63 | 50 | 32 | 11 | 2900 | 30 |
65FSB-L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 57 |
65FSB-L | 29 | 40 | 65 | 40 | 11 | 2900 | 53 |
65FSB-L | 29 | 50 | 65 | 40 | 15 | 2900 | 46 |
65FSB-L | 29 | 64 | 65 | 50 | 15-18.5 | 2900 | 44 |
80FSB-L | 50 | 20 | 80 | 65 | 5.5 | 2900 | 69 |
80FSB-L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 64 |
80FSB-L | 50 | 34 | 80 | 65 | 11 | 2900 | 64 |
80FSB-L | 50 | 40 | 80 | 50 | 11-15 | 2900 | 60 |
80FSB-L | 50 | 50 | 80 | 50 | 15-18.5 | 2900 | 53 |
80FSB-L | 50 | 55 | 80 | 50 | 15-18.5 | 2900 | 47 |
80FSB-L | 50 | 80 | 80 | 50 | 30-37 | 2900 | 36 |
100FSB-L | 100 | 32 | 100 | 80 | 18.5-22 | 2900 | 70 |
100FSB-L | 100 | 40 | 100 | 80 | 18.5-22 | 2900 | 70 |
100FSB-L | 100 | 50 | 100 | 65 | 22-30 | 2900 | 62 |
125FSB-L | 125 | 32 | 125 | 80 | 22 | 2900 | 72 |
125FSB-L | 125 | 40 | 125 | 80 | 30 | 2900 | 70.9 |
125FSB-L | 125 | 50 | 125 | 100 | 37 | 2900 | 64 |
150FSB-L | 190 | 22 | 150 | 100 | 18.5 | 1450 | 77 |
150FSB-L | 190 | 35 | 150 | 100 | 30 | 1450 | 75 |
150FSB-L | 190 | 42 | 150 | 100 | 55 | 1450 | 70 |
200FSB-L | 200 | 20 | 200 | 150 | 37 | 1450 | 81 |
200FSB-L | 200 | 32 | 200 | 150 | 55 | 1450 | 79 |
FSB短支架：
| 规格型号 | 流量m3/h | 扬程m | 吸入口径mm | 吐出口径mm | 配用电机KW | 转速r/min | 效率% |
40FSB-15（D） | 5 | 15 | 40 | 32 | 3 | 2900 | 40 |
40FSB-20（D） | 10 | 20 | 40 | 32 | 3 | 2900 | 42 |
40FSB-30（D） | 10 | 30 | 40 | 32 | 3 | 2900 | 52 |
50FSB-20（D） | 12.5 | 20 | 50 | 32 | 3 | 2900 | 55 |
50FSB-25（D） | 12.5 | 25 | 50 | 32 | 3 | 2900 | 55 |
50FSB-30（D） | 15 | 30 | 50 | 32 | 3 | 2900 | 54 |
65FSB-32（D） | 25 | 32 | 65 | 50 | 5.5 | 2900 | 65 |
80FSB-25（D） | 42 | 25 | 80 | 65 | 7.5 | 2900 | 67 |
80FSB-30（D） | 50 | 30 | 80 | 65 | 7.5 | 2900 | 68 |

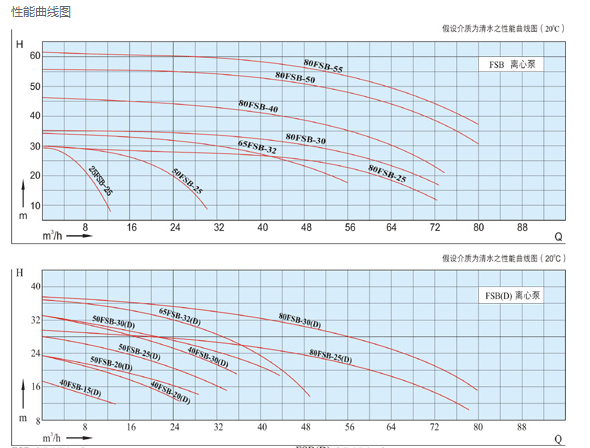

部分性能曲线图

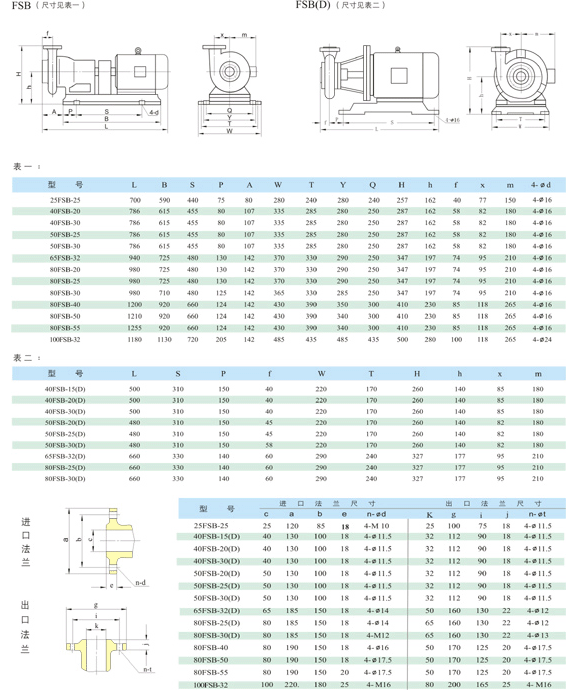

部分安装尺寸

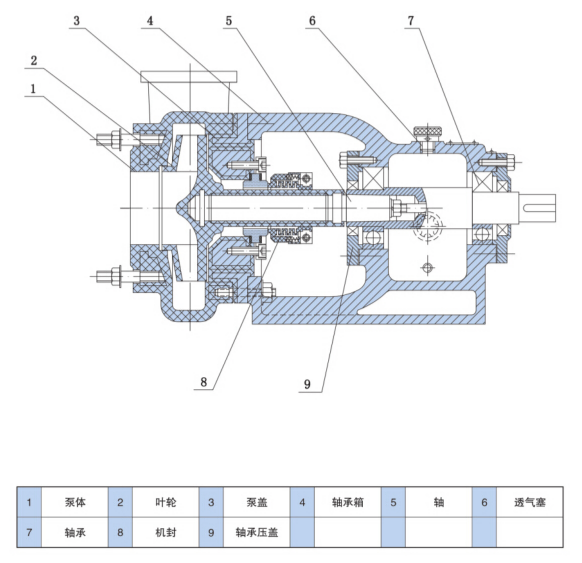

结构示意图
使用与维护说明
1、一般机械密封适用于清洁的无悬浮硬质颗粒的介质。如有颗粒请预先在订合同时告知。对新装的系列管道和储液罐，应认真冲洗干净，严防固体颗粒进入密封端面，使密封失效。
2、在结晶的介质中，使用机械密封时，要注意经常冲洗，停车后重新启动前，要使密封端面的结晶冲洗干净。
3、拆卸机械密封应仔细，不许用手锤、铁器等物强行敲击，以免破坏动、静坏密封面。
4、如果机械密封长期使用后污垢结实拆不下来时，不要强行敲击。应设法清除污垢，冲净后，再进行拆卸，经保证元件完好无损。
5、安装机械密封前，应首先检查机封元件是否失效和损坏，如有则应重新更换或修复，严格检查动、静密封面的损坏情况，不许有任何细微的划伤、破边与缺陷，所有零部件（包括泵体、叶轮、后盖、密封腔等在装机前冲洗干净，然后涂上一层清洁的油脂或机油。
6、装配时，注意静环与后盖的平行度，以防影响密封效果。
7、正确调整弹簧的压缩力，使其不要太紧太松，安装泵时要先用手转动，应感觉密封有一定的压缩力，而又能轻快自如灵活的转动即可，如没有感觉调整弹簧的压缩力，以保证密封效果。

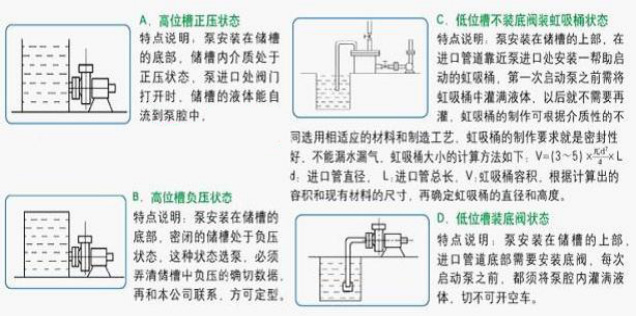

几种常见的槽位状况下泵安装说明及示意图
