PTFE波纹软管简介

PTFE波纹软管通过特殊的加工方法,改变了以往管道不能挠曲的特性,它可连接机械强度较低的石墨,陶瓷或玻璃管道,可作槽车、贮罐、容器或反应釜的给、排料管,可进行管道错位连接,用于因气候及其他原因引起的管道位移,出现的部位尺寸变化或用来消除高频机械的振动。在特殊场合还可作管式反应器或热交换器等作用。此外,它还可作为飞机发动机的屏蔽电缆与保护电缆或导线的挠性绝缘套管之用。

波纹软管可提供DN10~DN300口径、20厘米-20米长度,其壁厚标准为1.5毫米~3.5毫米,疲劳次数≥10000次(常温)



PTFE软管的种类

1、普通PTFE软管

2、不锈钢网复合软管:

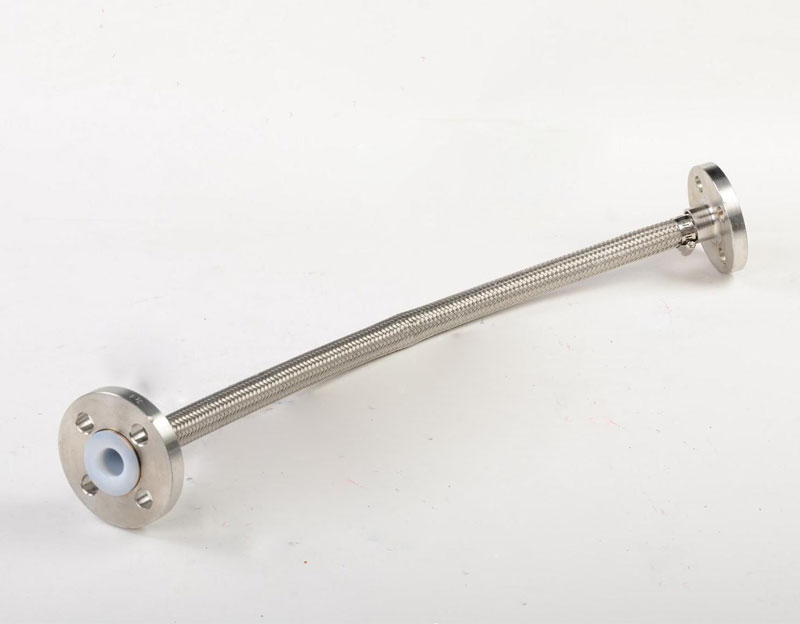

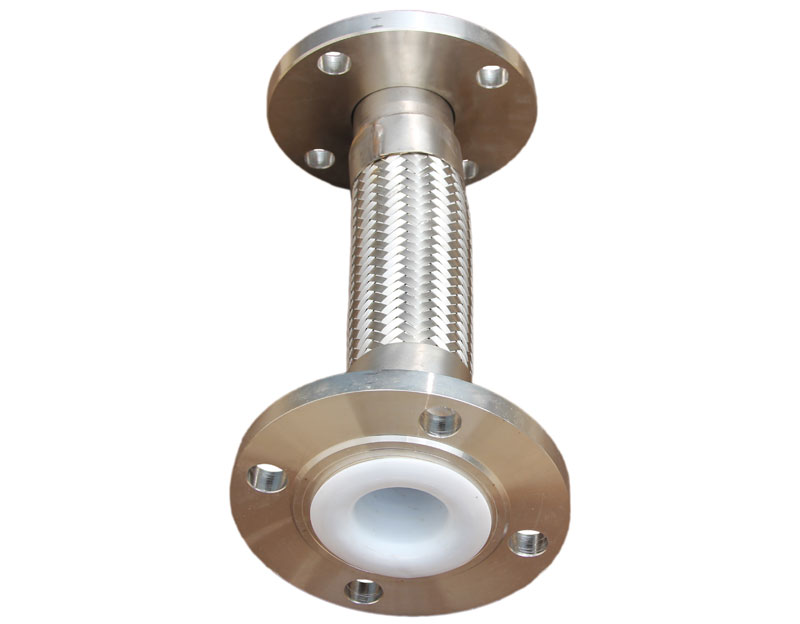

PTFE金属网套螺纹软管,它是在PTFE螺纹软管处编织一层或多层钢丝网或刚带套(根据压力而定),两端配有接头或法兰的柔性元件。它能吸收振动、补偿位移,尤其是在管路系统中有补偿大位移的能力。

3、PTFE软管的性能:

强抗腐蚀,吸收振动,补偿位移,尤其是在管路系统中有大补偿、大位移能力,同时具有重量轻、体积小、抗疲劳、柔性好等特点。

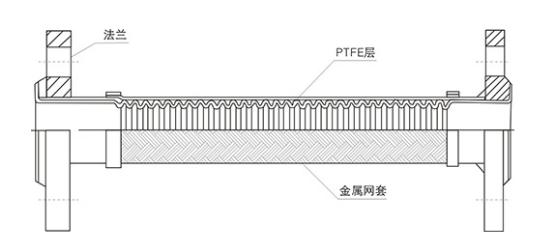

PTFE软管的结构






执行标准等

1、按制造标准执行GB/T 14525-93《波纹金属软管通用技术条件》。

2、法兰均为平焊法兰,法兰标准GB/T9119-2000,也可根据须方要求选用,法兰密封面尺寸执行选用标准之规定的密封面尺寸制造加工。

3、波纹管壳体材料选择:碳钢、304、316、316L。

4、内衬材料选择:PTFE 。

5、钢衬四氟金属软管的使用温度为:-50℃ ~ 150℃;

   钢衬四氟金属软管的使用压力为: -0.09Mpa ~ 2.5Mpa(根据使用温度,管道通径而定)。

6、可抵御小分子气体的渗透,包括氧、二氧化碳、氯气、氯化氢气体。

7、高纯,析出率极低,符合光伏行业的纯净要求。

8、表面极其光滑,摩擦系数很小。机械性能强,坚固、耐磨损性能佳。




衬四氟金属软管安装操作要求

安装:

一种软管组件会产生应力在装配和导致过早失效lncorrect安装。需遵循下列原则:

软管不被扭曲或华中科技大学在安装或使用的

软管不应过度弯曲或弯曲成直径小于指定的最小弯曲半径软管安装时应使弯曲总是发生在同一平面

建议法兰组件具有一个浮动法兰的一端安装更容易,减少扭曲的可能性


清洗:

在储存之前,软管应排水和冲洗干净的水来消除危险的蒸气,例外是已用于conveyants如硫酸与水稀释时,可以有很强的腐蚀性渣软管。在这种情况下,排水干管必须接地,在清洗操作,软管可以清洗使用低压空气软管,但必须避免过度的压力,建立开放式。避免过度的压力是开放性的建立。蒸汽是不推荐用于清洁过度的温度(超过100°C)会损坏软管织物。


处理:

软管应存放在固体支持或齿条直线。

大口径软管应进行一个小系缆桩或伸长。软管不得由一个单一的绳索或支撑。宽皮带吊具应使用配套的软管,至少每3米。避免曲率小于软管的最小弯曲半径。

不要让锋利的手靠近端连接拟合该地区在任何类型的软管最弱的地方。

软管不应沿地面拖动或护栏。不允许软管摩擦(摩擦)擦伤坚硬的表面和/或锋利的边缘。如果不可避免的,考虑软管钢丝绳圈住。


检查:

每六个月检查一次至少视觉损伤软管,如果需要更多的经验。观察:

1. 相邻的端部接头的软管弱化

2. 织物表面的削减和擦伤

3. 外层钢丝磨损

4. 通过不同的宽度每轮线之间的长度确定外线位移

5. 凹痕,打结或扭曲的部分


测试:

复合软管组件应进行水压试验至少每十二(12)个月和电气连续性测试,如适用,至少每六(6)个月。


钢衬四氟金属软管安装注意事项:

1、钢衬四氟金属软管的安装应按照管系施工图及金属软管安装说明书要求进行。

2、钢衬四氟金属软管用的波纹管是用薄壁不锈钢板及聚四氟乙烯一体成型的,因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。

3、安装前应清除钢衬四氟金属软管及管道内异物,保证波纹管正常运动。

4、为了使钢衬四氟金属软管处于良好的工作状态,安装时不能用钢衬四氟金属软管的变形,包括轴向、横向、扭转等来调正管系位置安装误差。


衬氟软管相关产品:衬四氟金属软管
