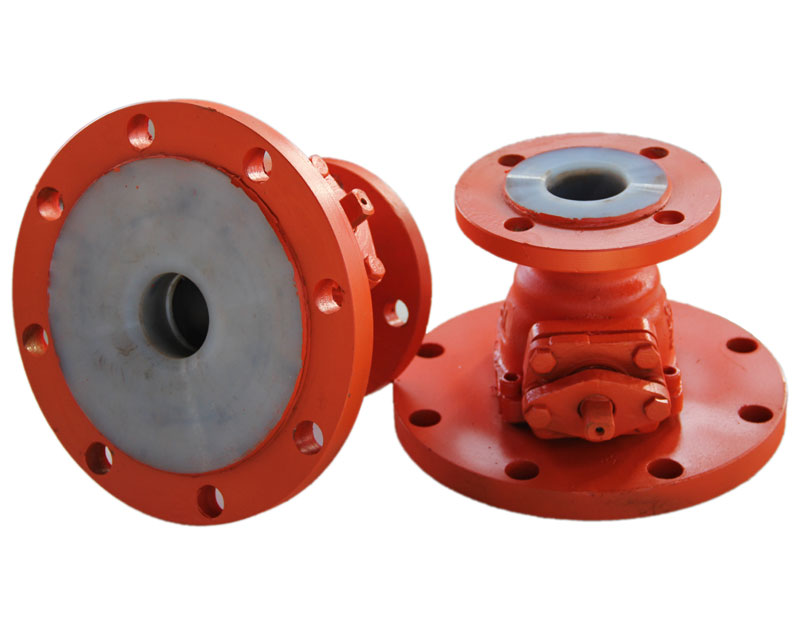

    • 衬氟放料阀



简介


衬氟放料阀FQ41F46

一、概 述
本系列产品是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。衬氟球阀主要有两种:气动衬氟球阀,电动衬氟球阀。

二、用 途

Q41F-F系列衬氟放料球阀采用氟塑料衬里技术,阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

三、工作原理

FQ41F46系列衬氟放料阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

主要用于反应器、储罐及其它容器的底部排料,借助于阀门底部法兰连接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要,可分为放料球阀及上下展放料阀,其中放料球阀又可分为斜口放料阀和平口放料阀。本产品工作时与介质接触的地方都包衬了耐腐蚀的氟塑料,产品可承受除"熔融碱金属和元素氟"外的任何腐蚀性介质,在化工、石油、医药、食品、钢铁冶炼、造纸、水电、环境保证等行业得到广泛的运用。各种操作方式,例如:手动、气动、电动等。


衬里材料:FEP、PFA、GXPO等。

驱动方式:手动、蜗轮、电动、气动、液动。



其他信息

衬氟放料阀产品特点:

衬氟球型放料阀的工作原理是靠旋转球体来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻 便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。


衬氟放料阀设计特点:

◆流体阻力小,启闭速度快,结构简单外

◆具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;

◆采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;

◆启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;

◆结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。


技术性能规范:

设计标准

HG/T 3704,GB/T 12237

API 60

结构长度

HG/T 3704,GB/T 12221

ASMEB 16.10

法兰形式尺寸

HG/T 20592,GB/T 9119

ASMEB 16.5,JISB2220

检验与试验

GB/T 13927,JB/T 9092

API 598

公称压力(MPa)

1.0

1.6

150Lb

实验压力(MPa)

壳体试压

1.5

1.5

1.5

高圧密封

1.1

1.1

1.1

低压密封

0.6

0.6

0.6

适用温度(℃)

PFA:-30-200    FEP:-30-150    GXPO:-10-80

适用介质

盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

注:衬氟阀门壳体试压和密封按照上表测试,测试标准仅参考通用阀门标准,高压力要求情况订制加工。

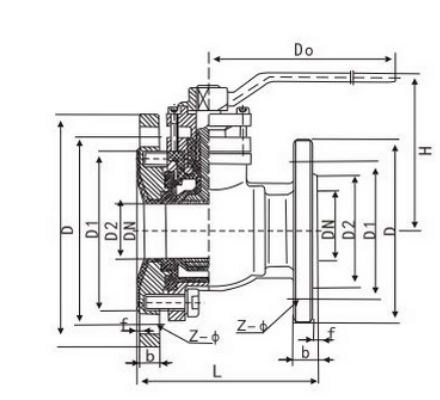

结构图



连接尺寸表

PN:1.0MPa

DN(mm)

L

D

D1

D2

Z-Φd

f

b

D0

H

重量(Kg)

25/50

125

115/140

85/110

65/90

4-14/4-14

3/3

17/17

180

105

6

32/65

135

140/160

100/130

78/110

4-18/4-14

3/3

19/17

180

120

7.5

40/65

150

150/160

110/130

85/110

4-18/4-14

3/3

19/17

225

140

10

40/80

150

150/190

110/150

85/125

4-18/4-14

3/3

19/19

225

140

10

50/80

165

165/190

125/150

100/125

4-18/4-18

3/3

21/19

225

150

16

50/100

165

165/210

125/170

100/145

4-18/4-18

3/3

21/19

225

150

16

65/100

180

185/210

145/170

120/145

4-18/4-18

3/3

21/19

360

160

20.5

65/125

180

185/240

145/200

120/175

4-18/4-18

3/4

21/20

360

160

20.5

80/125

240

200/240

160/200

135/175

8-18/8-18

3/4

21/20

420

215

31

80/150

240

200/265

160/225

135/200

8-18/8-18

3/4

21/22

420

215

31

100/150

260

220/265

180/225

155/200

8-18/8-18

3/4

23/22

420

240

43

100/200

260

220/320

180/280

155/255

8-18/8-18

3/4

23/24

420

240

43
