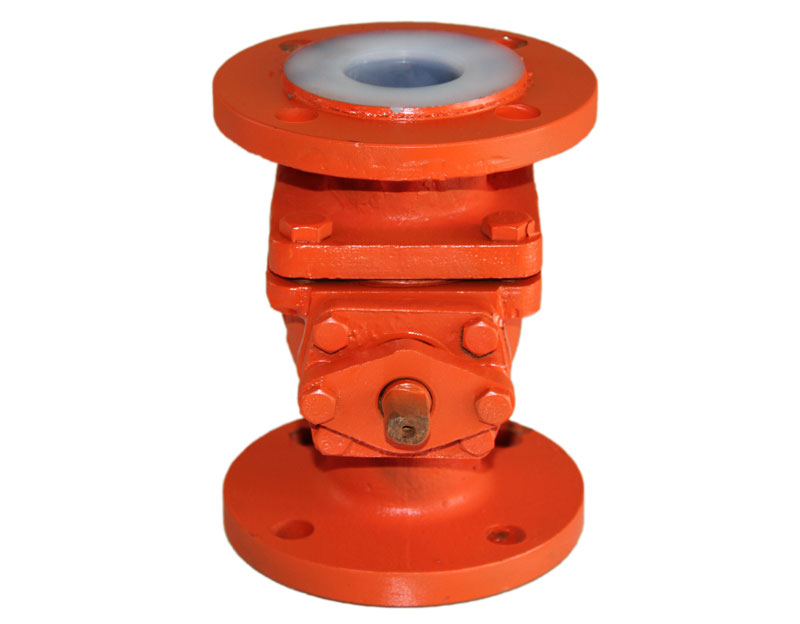

    • 氟塑料衬里球阀

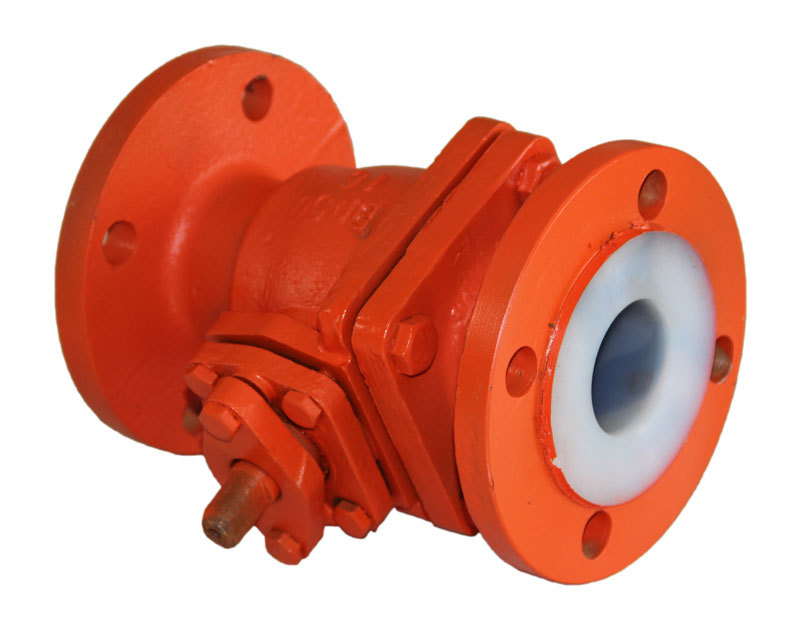

    • 氟塑料衬里球阀

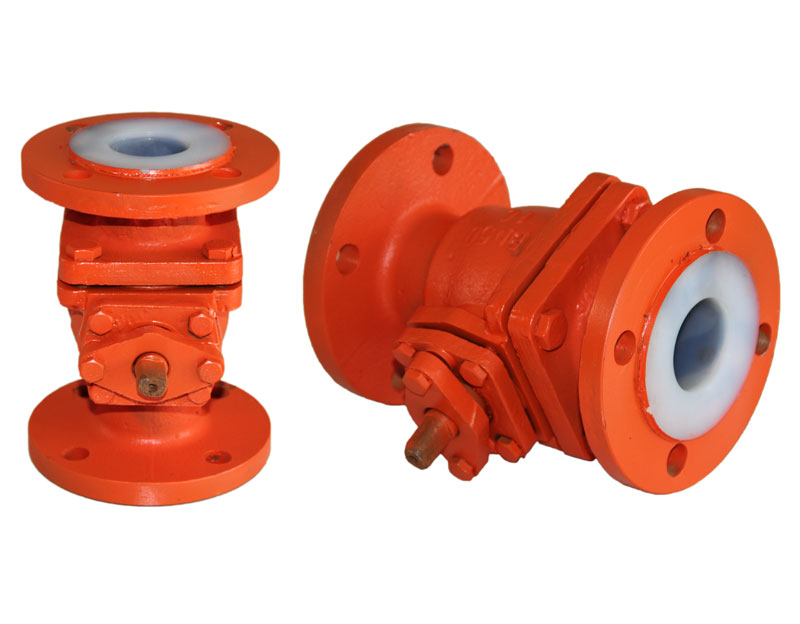

    • 氟塑料衬里球阀



简介

氟塑料衬里球阀系列

球阀基本系列为Q41F46 型,可分为对分(二片)式和三片式两种结构型式,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:

1.采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质;

2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;

3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性;

4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

Q41FS系列球阀主要性能参数:
公称通径:DN15~400(mm)
公称压力:PN1.0~2.5(Mpa)
使用温度:-20~180℃
结构形式:直通式

连接方式:法兰

阀体材料:铸钢、碳钢、不锈钢

驱动装置:手动、气动执行器、电动执行器

适用介质:强酸、强碱、强氧化性介质

衬里材料:

聚全氟乙丙烯  FEP  F46

可溶性四氟   PFA  FA

聚偏氟乙烯   PVDF  F2

四氟乙烯/乙烯   ETFE   F40


产品特点:

1:3毫米以上阀体内衬PFA或FEP,高抗渗透性.楔形槽锁定的防真空设计,几乎透明.有质量保证

2:承压阀体材质可供选择

3:阀体法兰密封.既使在最频繁的热循环条件下也有效,阀体的密封处有足够的内衬厚度,迷宫式密封使连接件处的接触面积扩大化.杯壮及锥壮的结构的阀体能进行适当的自行定位。

4:全通径球提供与管道相等的高CV值。

5:加强的PTFE阀座为阀球提供了弹性承载,保证密封气密性。

6:防静电:由于一体式阀杆与阀体构造及弹性的电势相等。从而消除了任何静电积累。

7:一体式的球,阀杆设计。减少替在的阀球和阀杆的失效,无滞后.理想的流量控制。


工作范围:

工作温度≤150℃:工作压力:150LB

应用领域:

针对腐蚀性及危险性介质的切断及自控阀,用于不锈钢无法有效抵抗其腐蚀性的场合,替代特殊材料的金属阀.在要求大流量场合。具有更低的扭矩.减少维修,降低维修成本。


氟塑料衬里球阀相关产品:衬四氟蝶阀  气动衬氟球阀 电动衬氟球阀


型号意义

例:Q41F-10C-80

Q:球阀类型代号

4:连接型式为法兰

1:结构型式为浮动直通式

F:衬里材料为氟塑料

10:公称压力为1.0MPa

C:阀体材料为碳钢

80:公称通径为80mm




其他信息

球阀90度开启时CV值

通径(mm)

25

40

50

80

100

150

200

300

150LB

55

210

310

684

1546

3262

4565

17500


球阀扭矩表

尺寸

25

40

50

80

100

150

200

250

300

扭矩

10

20

25

85

120

320

700

1550

2000



结构图





连接尺寸及重量

PN:1.0MPa

通径

L

D

D1

D2

n-Φd

H

b

f

L0

重量Kg

20

140

105

75

55

4-Φ14

112

10

/

155

3.5

25

150

115

85

65

4-Φ14

122

12

/

160

4.8

32

165

135

100

78

4-Φ18

130

13

/

160

7

40

180

145

110

85

4-Φ18

140

14

/

220

8

50

200

160

125

100

4-Φ18

140

14

/

220

10

65

220

180

145

120

4-Φ18

170

15

/

220

15

80

250

195

160

135

4-Φ18

200

15

/

300

20

100

305

215

180

155

4-Φ18

210

19

/

350

29

125

325

245

210

185

4-Φ18

210

20

/

350

50

150

394

280

240

210

8-Φ23

250

24

/

390

65

PN:1.6MPa

通径

L

D

D1

D2

n-Φd

H

b

f

L0

重量Kg

10

130

90

60

41

4-Φ14

90

14

3

140

3.5

15

130

95

65

45

4-Φ14

95

14

3

140

4

20

140

105

75

55

4-Φ14

98

14

3

150

4.5

25

150

115

85

65

4-Φ14

113

16

3

150

5.5

32

165

135

100

78

4-Φ18

130

18

3

200

7

40

180

150

110

85

4-Φ18

135

18

3

230

8

50

200

165

125

100

4-Φ18

140

20

3.5

250

11

65

220

185

145

120

4-Φ18

145

20

3.5

270

14

80

250

200

160

135

8-Φ18

205

22

4

300

19

100

280

220

180

155

8-Φ18

230

24

4

350

25

125

320

250

210

185

8-Φ18

252

26

4

400

40

150

360

285

240

210

8-Φ23

283

28

4

600

55

200

400

340

295

265

12-Φ18

325

32

5

700

105

250

450

410

355

320

12-Φ26

370

36

5

800

160

300

500

465

410

375

12-Φ26

420

36

5

1000

220
