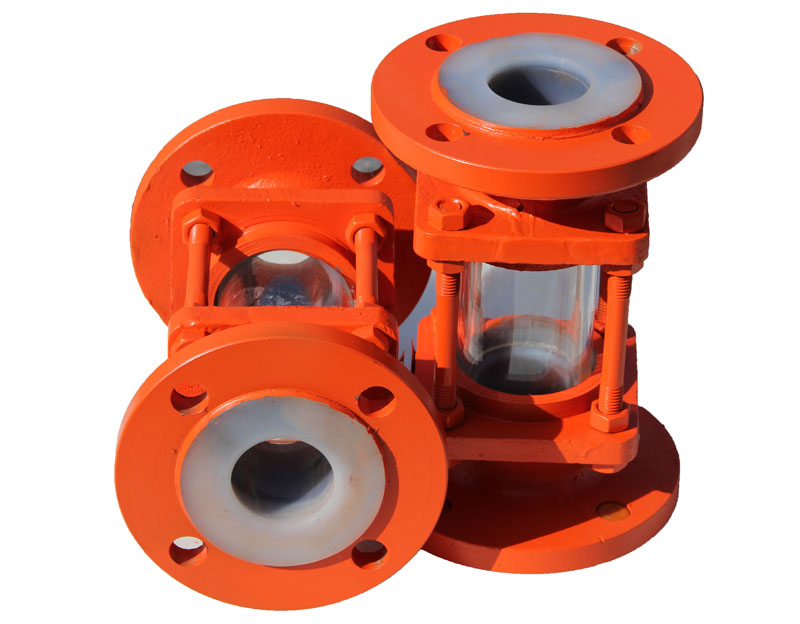

衬氟视盅.用以观测管路或设备中单元流体的流量、色泽、气泡、结晶情况，直接监控化工工艺流程，有利于指导操作。视盅体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用优质钢化玻璃，具有良好的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备理想的选择。
技术标准 | |
法兰连接尺寸 | GB/T9113.1-2000 ANSI B16.5 |
公称压力 | 0.6、1.0、1.6MPa Class150 |
适用压力 | PN≤2.5MPa，工作压力≤1.0MPa |
基本型号 | |
HGSO7F4-126管式 | HGSO7F46-126管式 |
HGSO7F4-101直通 | HGSO7F46-101直通 |
HGSO7F4-115三通 | HGSO7F46-115三通 |

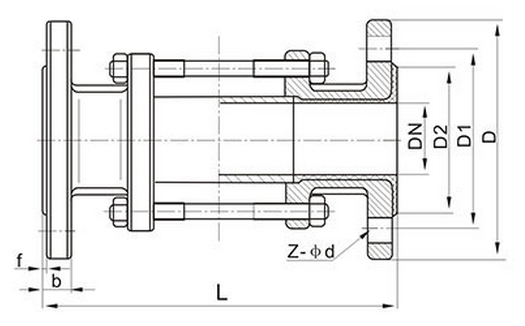

结构图
连接尺寸
PN0.6MPa
DN（mm） | DN（inch） | L | D | D1 | D2 | f | b | Z-d |
15 | 1/2 | 200 | 80 | 55 | 40 | 3 | 14 | 4-12 |
20 | 3/4 | 200 | 90 | 65 | 50 | 3 | 16 | 4-12 |
25 | 1 | 250 | 100 | 75 | 60 | 3 | 16 | 4-12 |
32 | 1 1/4 | 250 | 120 | 90 | 70 | 3 | 17 | 4-14 |
40 | 1 1/2 | 250 | 130 | 100 | 80 | 3 | 17 | 4-14 |
50 | 2 | 250 | 140 | 110 | 90 | 3 | 17 | 4-14 |
65 | 2 1/2 | 250 | 160 | 130 | 110 | 3 | 17 | 4-14 |
80 | 3 | 250 | 190 | 150 | 125 | 3 | 19 | 4-18 |
100 | 4 | 250 | 210 | 170 | 145 | 3 | 20 | 4-18 |
125 | 5 | 300 | 240 | 200 | 175 | 4 | 20 | 8-18 |
150 | 6 | 300 | 265 | 225 | 200 | 4 | 22 | 8-18 |
200 | 8 | 300 | 320 | 280 | 255 | 4 | 24 | 8-18 |
PN1.0MPa
| DN（mm） | DN（inch） | L | D | D1 | D2 | f | b | Z-d |
15 | 1/2 | 200 | 95 | 65 | 45 | 3 | 15 | 4-14 |
20 | 3/4 | 200 | 105 | 75 | 55 | 3 | 17 | 4-14 |
25 | 1 | 250 | 115 | 85 | 65 | 3 | 17 | 4-14 |
32 | 1 1/4 | 250 | 140 | 100 | 75 | 3 | 19 | 4-18 |
40 | 1 1/2 | 250 | 150 | 110 | 85 | 3 | 19 | 4-18 |
50 | 2 | 250 | 165 | 125 | 100 | 3 | 21 | 4-18 |
65 | 2 1/2 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 |
80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 |
100 | 4 | 250 | 220 | 180 | 155 | 3 | 23 | 8-18 |
125 | 5 | 300 | 250 | 210 | 185 | 4 | 24 | 8-18 |
150 | 6 | 300 | 285 | 240 | 210 | 4 | 26 | 8-23 |
200 | 8 | 300 | 340 | 295 | 265 | 4 | 26 | 8-23 |
PN1.6MPa
| DN（mm） | DN（inch） | L | D | D1 | D2 | f | b | Z-d |
15 | 1/2 | 200 | 95 | 65 | 45 | 3 | 15 | 4-14 |
20 | 3/4 | 200 | 105 | 75 | 55 | 3 | 17 | 4-14 |
25 | 1 | 250 | 115 | 85 | 65 | 3 | 17 | 4-14 |
32 | 1 1/4 | 250 | 140 | 100 | 75 | 3 | 19 | 4-18 |
40 | 1 1/2 | 250 | 150 | 110 | 85 | 3 | 19 | 4-18 |
50 | 2 | 250 | 165 | 125 | 100 | 3 | 21 | 4-18 |
65 | 2 1/2 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 |
80 | 3 | 250 | 200 | 160 | 135 | 3 | 22 | 8-18 |
100 | 4 | 250 | 220 | 180 | 155 | 3 | 23 | 8-18 |
125 | 5 | 300 | 250 | 210 | 185 | 4 | 24 | 8-18 |
150 | 6 | 300 | 285 | 240 | 210 | 4 | 26 | 8-23 |
200 | 8 | 300 | 340 | 295 | 265 | 4 | 26 | 12-23 |
Class 150
| DN（mm） | DN（inch） | L | D | D1 | D2 | f | b | Z-d |
15 | 1/2 | 200 | 89 | 60.5 | 35 | 3 | 15 | 4-15 |
20 | 3/4 | 200 | 98 | 70 | 43 | 3 | 15 | 4-15 |
25 | 1 | 250 | 108 | 79.5 | 51 | 3 | 15 | 4-15 |
32 | 1 1/4 | 250 | 117 | 89 | 64 | 3 | 15 | 4-15 |
40 | 1 1/2 | 250 | 127 | 98.5 | 73 | 3 | 16 | 4-15 |
50 | 2 | 250 | 152 | 120.5 | 92 | 3 | 17 | 4-19 |
65 | 2 1/2 | 250 | 178 | 139.5 | 105 | 3 | 19 | 4-19 |
80 | 3 | 250 | 190 | 152.5 | 127 | 3 | 20 | 4-19 |
100 | 4 | 250 | 229 | 190.5 | 157 | 3 | 24 | 8-19 |
125 | 5 | 300 | 254 | 216 | 186 | 4 | 25 | 8-22 |
150 | 6 | 300 | 279 | 241.5 | 216 | 4 | 27 | 8-22 |
200 | 8 | 300 | 343 | 298.5 | 270 | 4 | 30 | 8-22 |
*机械标准（JB78）时为4孔，表中尺寸标准为GB/T9113.1-2000标准
