简介

衬塑管道是以普通碳素钢管作为基体，内衬化学稳定性优良的多种改性共混聚合物塑料，与钢管经冷拉复合或滚塑成型复合钢管，它既有钢管的机械性能，又有塑料 管的耐腐蚀，缓结垢，不易生长微生物的特点，是输送酸、碱、盐、有腐蚀性气体等介质的理想管道。它既保留了钢管的强度和传统的连接方法，而且经过塑料材料 不同的改性，充分发挥了塑料材料的耐腐蚀、抗老化、高耐磨、无锈、无毒、内壁光滑等特点。经改性后的耐腐蚀的衬塑钢管，是石油、化工、电力、煤炭、轮船、 码头等行业的工
业管道的替代产品。内衬食品级聚丙烯，能用于食品、医药及饮水等行业。常见的衬塑钢管有：钢衬聚丙烯管（GSF.PP），钢衬聚氯乙烯管 （GSF.PVC），钢衬聚乙烯管，钢衬聚烯烃管（GSF.PO）钢衬聚四氟乙烯管（GSF.F4）。

衬塑管道的技术指标

一、衬塑管道工作压力：
≤1.6mPa，承受负压，介质温度：-40℃～110℃，衬层厚度：设备8±1mm，管配件DN25～DN50 3mm DN65～DN100 4mm DN125～200 5mm DN250～DN400 6mm

二、衬塑管道技术要求：

【1】设备制造验收规范按HGJ92-90标准、GHJ33-91标准；

【2】设备及管件法兰按GB2555-81、GHJ45-91标准或用户要求配制；

【3】设备焊接按GB/T4709-92标准，焊缝按GB13985-88标准；

【4】选用JG-873型电火花微孔探伤仪，输出电压5KV-30KV探头在防腐衬里层表面以移动速度不超过50mm/s探测，以不击穿为合格。

钢衬塑管道特点

【1】具有优良的物理性能

【2】具有极好的耐腐蚀性能

【3】机械强度与钢管相同

【4】卫生无毒、不积垢，不滋生微生物、保证流体品质

【5】耐化学腐蚀、耐土壤和海洋生物腐蚀，耐阴极剥离

【6】安装工艺成熟、方便快捷

【7】耐候性好，适用沙漠、盐碱等苛刻环境

【8】管壁光滑、提高输送效率、使用寿命长

衬塑管道的使用温度

【1】 钢衬聚丙烯管（GSF.PP)的介质工作温度：-20℃～105℃

【2】钢衬聚氯乙烯管（GSF.PVC)的介质工作温度：-15℃～65℃

【3】钢衬聚乙烯管（GSF.PE)的介质工作温度：-20℃～80℃

【4】钢衬聚烯烃管（GSF.PO)的介质工作温度：-15℃～110℃

【5】钢衬聚四氟乙烯管（GSF.F4)的介质工作温度：-100℃～250℃

衬塑管道优势

【1】产品采用先进的滚塑工艺整体一次成型;

【2】衬里致密度高,整体性强,无内应力;

【3】无接头,无焊缝;

【4】不脱落,不龟裂;

【5】无气泡,钢塑间无空隙,耐负压;

【6】耐腐蚀,耐压,机械强度;耐老化,耐磨损,使用温度范围广;

【7】任何形状钢件、非标件均可衬;

【8】安装容易,连接方式可靠快捷,维修方便,安装过程中需加长或裁短均可现场衬,修复如初;

【9】无毒性,无污染,节能环保;

【10】规格系列,配套齐全,适用范围广泛，规格品种齐全。

衬塑管道应用领域

衬塑管道广泛应用于石油、化工、化纤、氯碱、染料、农药、医药、环保、冶炼、电力等行业的介质输送及环保处理系统、饮水工程及给排水工程。

【1】化工行业：酸、碱、盐的制造业、化肥、农药、化学、橡胶塑料等行业输送腐蚀性气体、 液体、固体粉末的工艺管及排放管。

【2】电力工程：工艺用水回水输送、化水、废渣、粉煤灰输送。

【3】冶炼行业：金属冶炼中腐蚀介质的输送。

【4】矿山行业：矿粉、矿浆、矿渣、尾矿排放,回填、通风、抽放瓦斯和喷浆等。

【5】制药行业：输送各种腐蚀性介质、污水、废水。

【6】油田气田：含油污水，气田污水，油气混合物，采油及集输工艺管道。

【7】农业喷灌：深井管，滤水管，暗渠输送管，排水管，灌溉给水用管。

【8】市政行业：城市建筑给水，饮用水，消防水，热网回水，煤气，天然气输送，高速公路埋地排水及绿化带浇灌等通道。

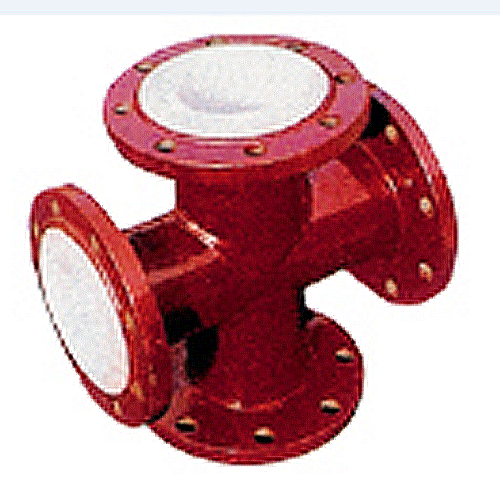

产品结构、规格

衬塑管道的检测

【1】衬塑管道内衬原材料材质检测；

【2】内衬厚度检测（≧3mm）；

【3】剥离强度检测（聚乙烯衬层与管内壁粘接力≧70N/cm）；

【4】电火花检测（内衬层15KV电火花检测，应无漏电）；

【5】压力试验检测（DN150/200/300/400：水压试验压力：21MPa和气压试验压力16.5MPa；DN600水压试验压力：5.0MPa和气压试验压力4.0MPa；）；

【6】绝缘电阻、电绝缘强度检测。

不同衬塑管道特征

PE衬塑管道特征:

性能：
介质工作温度：-25℃~+80℃（改性聚乙烯工作温度105℃）

介质工作压力：正压2.5MPa，常温下负压为75KPa

PE衬塑管道耐腐蚀性：

PE衬塑管道对非氧化性酸（如盐酸、稀硫酸、氢氟酸）、稀硝酸、碱和盐溶液都有良好的耐蚀性，但不耐浓硝酸、浓硫酸 和其他强氧化剂的腐蚀。对有机溶剂、常温下一般腐蚀性良好。

典型应用：

PE衬塑管道适用于一般腐蚀性液体介质输送，更适用于生活用水和饮用冷热水的输送，输水时，不影响水质，符合食品卫生要求，钢耐磨高密度聚乙烯管可广泛用于固液浆体如煤炭、矿砂的输送。

PE衬塑管道性能参数

PO衬塑管道特征

性能：
介质工作温度：-25℃~+100℃（改性聚烯烃工作温度110℃）

介质工作压力：正压2.5MPa;负压90KPa

PO衬塑管道的特性：

PO衬塑管道无毒而抗温耐低温耐负压，耐真空耐腐蚀，抗老化，抗冲击，表面光滑结合力强。对一般酸碱盐的有机溶剂性能良好，适用于腐蚀性气体，液体及固体液，浆液介质的输送。

PO衬塑管道广泛应用于化工、生物、电力、冶炼、制药、食品、环保等领域，在-70℃-110℃内是取代橡胶瓷，玻璃钢不锈钢塑料板等衬里的理想材料。

PO衬塑管道采用大型滚塑机生产，一次成型无接缝，正宗滚塑工艺平整坚固永不脱落。是PP、PE滑面级的换代产品。

PO衬塑管道耐腐蚀性能参数

PP衬塑管道特征

PP衬塑管道性能：介质工作温度：-20℃- +105℃

介质工作压力：正压2.5MPa，常温下负压为94KPa

典型应用：

PP衬塑管道适用于腐蚀性流体介质及工业纯水、化学纯水、离子水、无离子水的输送，使用寿命比不锈钢长，可替代不锈钢管，比衬胶管、玻璃钢管寿命更长。

PP衬塑管道耐 腐蚀性：除浓硝酸、发烟硫酸、氯磺酸等强氧化性酸外，能耐大多数的有机和无机酸、碱、盐，对应力腐蚀的抗蚀性良好，能耐10%以下的硝酸、甲酸、醋 酸，36%以下的盐酸，20%以下的氢溴酸、稀氢氟酸、各种浓度的碳酸、硼酸、丁酸、碱及绝大多数盐、汞、空气、NH3、CO2、CO、NO2、HCL等 气体的腐蚀多功能。

PP衬塑管道耐腐蚀性能参数
